永磁變頻+雙級壓縮螺桿空壓機的運行原理
* 來源: 雙級壓縮螺桿空壓機 * 作者: 雙級壓縮螺桿空壓機 * 發表時間: 2017-05-20 8:43:08 * 瀏覽: 636

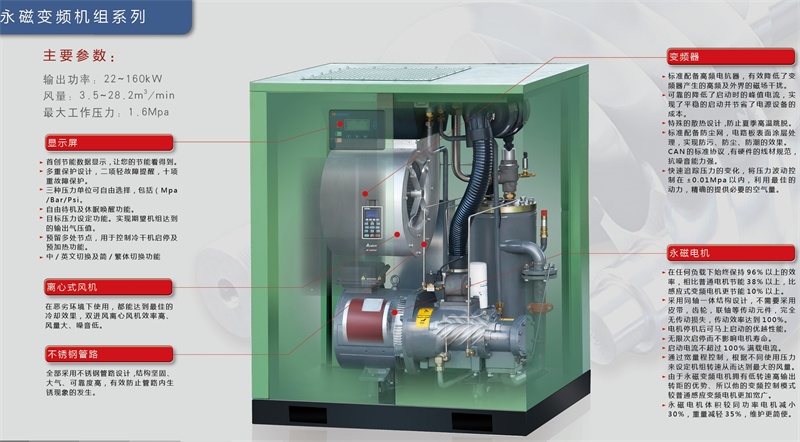

永磁變頻空壓機的原理 是與電勵磁同步電機相同，區別在于前者是以永磁體替代勵磁繞組進行勵磁。當永磁電機的三相定子繞組（各相差120°電角度）通入頻率為f的三相交流電后，將產生一個以同步轉速推移的旋轉磁場。穩態情況下，主極磁場隨著旋轉磁場同步轉動，因此轉子轉速亦是同步轉速，定子旋轉磁場恒與永磁體建立的主極磁場保持相對靜止，它們之間相互作用并產生電磁轉矩，驅動電機旋轉并進行能量轉換。 雙螺桿二級壓縮空壓機的原理 是：自然空氣通過空氣過濾器進入第一級壓縮，在壓縮腔與少量潤滑油混合，同時將混合氣體壓縮到級間壓力。壓縮后的氣體進入冷卻通道，與大量油霧接觸，從而大大降低了溫度。降溫后的壓縮氣體進入第二級轉子，進行二次壓縮，被壓縮到最終排氣壓力。最后通過排氣法蘭排出壓縮機，完成整個壓縮過程。
空氣經過一級壓縮后，通過強化噴油冷卻，降低二級吸氣溫度，空氣進行等壓壓縮，降低壓縮功。兩級壓縮一般會采用等壓比來設定級間壓力，故每級壓縮比都要比單級壓縮比降低很多，轉子之間的回流泄露大大降低了，容積效率和絕熱效率得到了大大提高，相應的提升了壓縮的產氣量。
